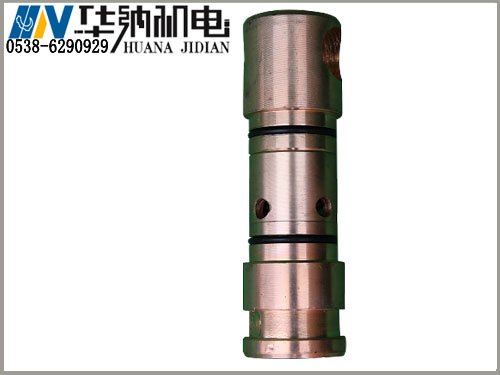

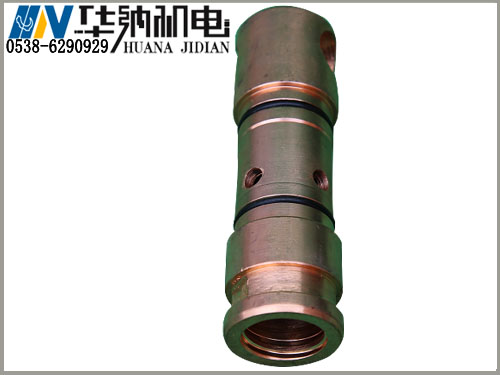

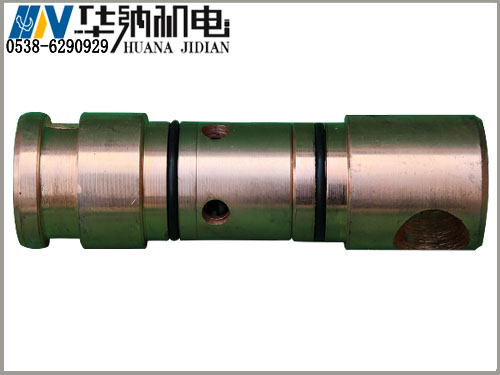

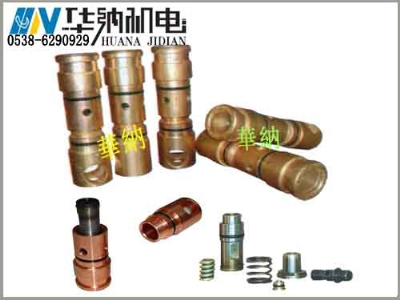

三用閥（單體支柱安全閥，防飛三用閥，DW支柱用三用閥）

1. 名稱 ：三用閥

2 .華納牌三用閥概述

　　   單體液壓支柱是我國采煤工作面的主要支護設備之一。

3. 華納牌三用閥的作用

          三用閥是單體液壓支柱的核心部件，直接影響著單體液壓支柱的壽命和使用。三用閥是單體液壓支柱的關鍵部分，它起著注液升柱、超載溢流、泄載降柱的作用。

4. 華納牌三用閥的結構及工作原理

         三用閥由單向閥、卸載閥和安全閥組合而成，工作時高壓液體通過注液槍將注液閥體的單向閥打開，高壓液體進入支柱下腔，活柱升高。

        停止注液后，單向閥自動封閉，支柱固定在某一位置上。當頂板壓力增大，支柱內腔壓力超過安全閥調定壓力時，安全閥開啟液體外溢，支柱內腔壓力降低，當支柱內腔壓力低于安全閥關閥壓力時安全閥關閉。降柱時，轉動卸載手把，推動閥套軸向移動，卸載閥開啟，支柱內的乳化液外溢，活柱在自重和復位彈簧作用下回縮。

關于單體液壓支柱三用閥 20 噸、25 噸使用說明

根據 MT112.1-2006 礦用單體液壓支柱的標準規定，外注式單體液壓支 柱內徑 100mm,0.6-2.8 米單體液壓支柱的額定工作阻力為 25 噸，3.15-3.5 米單體液壓支柱的額定工作阻力為 20 噸,我部在三用閥維修、檢測時，按 標準分別對 20 噸、25 噸的三用閥進行了調定、檢測，為區別 20 噸、25 噸 的三用閥，對 20 噸三用閥的左閥筒用白漆進行涂刷，現在在每個三用閥的 左閥筒上分別粘貼標示，并明確適用范圍。

三用閥及單柱使用注意事項：

 1、單體液壓支柱安裝三用閥時必須保證其干凈，不得有污物。

 2、為保證單體液壓支柱安全有效使用，根據單柱規格安裝配套三用閥， 即 0.6-2.8 米單體液壓支柱安裝 25 噸三用閥，3.15-3.5 米單體液壓支柱 安裝 20 噸三用閥。

 3、注液或補液前必須先用注液槍對準注液閥體驚醒沖洗，防止煤塵進入 單柱墻體，影響密封。

 4 使用條件

 4.1 采煤方法 4.1.1 單一長壁采煤法。

 4.1.2 傾斜分層下行垮落采煤法。

 4.1.3 水砂充填、水平分層、掩護支架等特殊采煤法。

 4.2 傾角 4.2.1 傾角 25°以?xún)?nèi)、采高 3m 以下的緩傾斜工作面。

 4.2.2 傾角 25°～45°、采高 3m 以下的工作面，采取一定安全措施也可以使用。

 4.3 礦山壓力 4.3.1 具有不同礦山壓力顯現規律的工作面均可使用。

 4.3.2 沖擊地壓工作面使用時#安全閥最大溢流量應大于 10L/min。

 4.4 頂板 4.4.1 直接頂中等穩定以上。

 4.4.2 破碎頂板工作面使用時應采取措施防止漏頂。

 4.5 底板 4.5.1 底板比壓 16MPa 以上。

 4.5.2 底板比壓小于 16MPa 或支柱壓入底板影響回柱的軟底工作面應采用 大底座或使用柱鞋。

 5 三用閥技術管理

 5.1 準備使用支柱的工作面應有地質說明書，說明煤層賦存、煤的硬度、 夾石、斷層構造、頂?shù)装鍘r性、水文地質等情況。

 5.2 對同一煤層臨近工作面進行礦壓觀測，摸清礦壓顯現規律。

 5.3 根據地質說明書和礦壓觀測資料等，由采區編制作業規程。作業規程按規定程序?qū)徟螅ぷ髅娣娇赏懂a(chǎn)。
