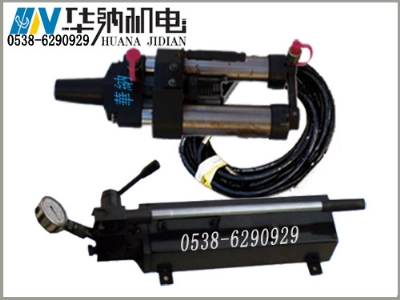

雙缸錨索張拉機具
礦用雙缸錨索張拉機具主要用于煤礦、國防、隧道、其它礦山及交通運輸?shù)雀鞣N施工現場錨噴支護工程中測定錨索錨固力的場合，對工程質量檢驗和錨索的研究具有重大的意義。
其特點是：
礦用雙缸錨索張拉機具適用于GB/T5224-1995規定的φ15.24mm、φ17.8mm、φ18.9mm、φ22mm/1850Mpa高強度礦用錨索及高強度低松弛鋼絞線的錨固。使用時外露鋼絞線的長度不小于110mm。
泰安市華納機電設備有限公司生產的礦用雙缸錨索張拉機具采用雙油缸張拉機配以手動雙速換向油泵，用快速接頭連接油管，攜帶方便，使用安全。適用于煤礦井下特殊的條件和環境。
使用時，將錨索穿入張拉機孔內，操作油泵活塞向前移動，錨索自動張緊，達到需求拉力時，扳動油泵的換向手柄，油泵換向，油缸退回到起始位置時，張拉機自動松開，一個工作循環結束。
主要性能參數：
1、錨索張拉機：
①額定壓力：120KN(60Mpa)； ②張拉行程：150mm；
③承壓面積：20cm2（雙缸）； ④穿孔直徑：φ15.24mm、φ17.8mm、φ18.9mm、φ22mm（可配備符合用戶使用要求的張拉千斤頂）。
2、雙速換向油泵：
①額定壓力：63Mpa；②操作阻力：﹤50KN；③額定儲油：1L；④注塞直徑：φ25、φ12；⑤高速排油：≈8.8m L/次；⑥低速排油：≈2m L/次。
3、高壓油管總成
①油管長度：≈6m；內徑尺寸：φ6；③額定壓力：60Mpa；破斷壓力≥210
尺寸、重量
1、錨索張拉機：
①外型尺寸：280×170×150mm；②單機重量：≈11kg。
2、雙速換向油泵：
①外型尺寸：586×160×120mm；②單機重量：≈8.2kg。
3、高壓油管總成：
①外型尺寸：6000×32mm；②單根重量：3.3kg。
礦用錨索張拉器規格型號
產品名稱 | 產品型號 |
礦用錨索張拉機具 | MS15-180/63 |
礦用錨索張拉機具 | MQ18-200/63 |
礦用錨索張拉機具 | MS18-200/63 |
礦用錨索張拉機具 | MQ15-180/63 |
礦用錨索張拉機具 | MQ22-450/40 |
礦用錨索張拉機具 | MQ22-350/57 |
礦用錨索張拉機具 | MQ19-300/63 |
礦用錨索張拉機具 | MQ22-250/63 |
礦用錨索張拉機具 | MQ22-300/63 |
