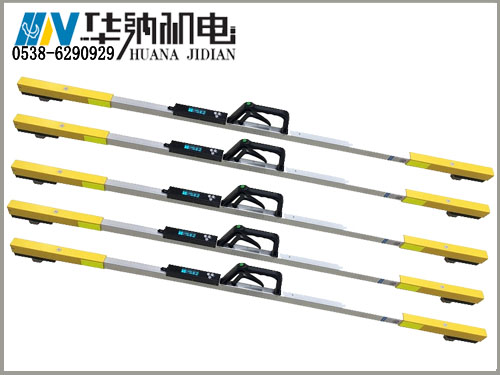

名稱：0級數顯式軌距尺GJC-HNS0W
標準軌距數顯軌距尺,軌距數顯軌距尺,數顯軌距尺用于標準軌距1435mm鐵路線路鋪軌和檢修！
【產品選型及精度等級】
產品型號 | 精度等級 | 適用線路 |
GJC-HNS0W | 0級 | 用于測量允許速度不大于350km/h的鐵路線路 |
GJC-HNS1W | 1級 | 用于測量允許速度不大于250km/h的鐵路線路 |
GJC-HNS2W | 2級 | 用于測量允許速度不大于160km/h的鐵路線路 |

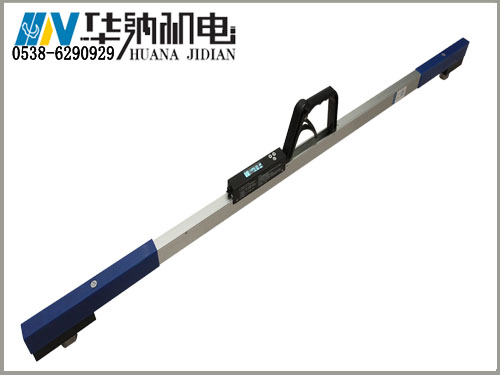

產品名稱：1435mm數顯式軌距尺0級
產品型號：GJC-HNS0W
【產品簡述】
GJC系列鐵路數顯軌距尺是一款高精度的靜態便攜式軌道檢測尺，它是由高精度角度傳感器、位移傳感器、顯示模塊及精密型傳動機械結構組合而成。主要用于檢測標準軌距（1435mm）線路的直線、曲線、道岔的軌距、水平和超高軌距、超高、查照間隔、護背距離等幾何參數。可供工務維修、大修、工程測量及其他有關部門線路作業時使用。本儀器具有測量速度快、操作簡便，在白天、夜間均可使用，是工務、工程部門理想的測量工具。
【功能特點】
1、測量準確度0級，用于測量鐵路速度不大于350km/h的線路；
2、檢測標準軌距軌道的軌距、超高、查照間隔和護背距離；
3、產品具有數據存儲功能，可上傳電腦以曲線形式進行故障判斷；
4、采用新型發光材料OLED屏幕大字體顯示，數據清晰直觀，字體能放大，亮度可設置；
5、兩端搭軌面鑲嵌有注塑而成的高耐磨材料，可有效延長使用時間
6、測量面采用大型精密平磨，一次精磨完成，保證兩端測量面的水平精度；
7、自帶溫度補償優化功能，對環境溫度影響進行自動修正，減少檢測誤差；
8、適用工作環境：-30℃～＋55℃
9、人性化設計，三個按鍵，操作快捷，提升作業效率。
【技術參數】
1、軌距測量范圍及誤差 單位(mm)
項目名稱 | 測量范圍 | 示值最大允許誤差 |
軌距 | 1410～1470 | ±0.25 |
超高 | -185～+185 | ——— |
查照間隔 | 1381～1401 | ±0.30 |
護背距離 | 1338～1358 | ±0.30 |
2、搭軌面平行度及超高計量性能要求 單位(mm)
準確度等級 | 搭軌面平行度 | 超高零位最大 | 超高示值最大 | 超高掉頭 誤差 | 超高示值 |
0級 | ≤0.10 | ±0.15 | ±0.30 | ≤0.30 | ≤0.10 |
1級 | ≤0.15 | ±0.20 | ±0.45 | ≤0.40 | ≤0.15 |
2級 | ≤0.20 | ±0.60 | ±1.20 | ≤1.20 | ≤0.40 |
3、軌距、查照間隔和護背距離的示值最大允許誤差重復性 單位(mm)
結構形式 | 示值最大允許誤差 | 示值重復性 |
軌距 | ±0.25 | ≤0.05 |
查照間隔和護背距離 | ±0.30 | ≤0.05 |
4、讀數裝置的分辨力和分度值 單位(mm)
軌距準確度等級 | 分辨力 | |
超高 | 0級 | ≤0.05 |
1級 | ≤0.10 | |
級 | ≤0.20 | |
軌距、查照間隔和護背距離 | 0級 | ≤0.01 |
1級 | ≤0.01 | |
2級 | ≤0.1 | |
【注意事項】
1、數顯軌距尺屬高精密電子測量工具，使用中應輕拿輕放，避免碰撞，非專業人員嚴禁拆卸；
【依據標準】
1、《標準軌距鐵路軌距尺》TB/B 1924－2008
2、《標準軌距鐵路軌距尺》JJG 219－2015
