數顯錨桿（索）拉力計
一、用途
XH-10T/20T/30T型數顯錨桿拉拔儀，也稱：數顯錨桿（索）拉力計。適用于錨桿、錨索、鋼筋、錨栓等錨固體錨固力的檢測，是錨桿施工支護工程質量檢驗必備儀器之一。
二、組成

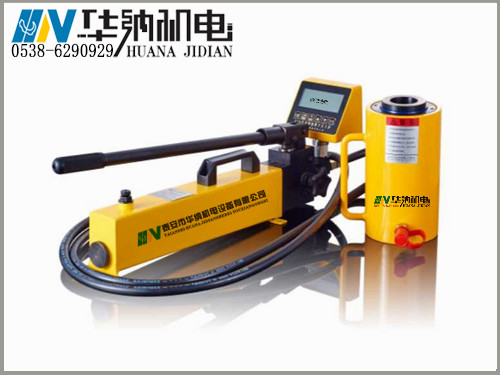

數顯錨桿（索）拉力計由手動泵、液壓缸、數字壓力表及高壓膠管等部分組成。泵體采用精密鑄鋼制造，使用壽命長。液壓缸為中空自復位式，XH系列中空油缸帶有提把并可通過快速接頭與高壓膠管相接。數字壓力表讀數直觀，可直讀錨桿拉力值。該系列拉力計結構緊湊、攜帶方便、體積小、重量輕。
拉力計手動泵亦可作為通用小流量高壓油的動力源。
三、主要技術參數
XH-10T型、XH-20T型、XH-30T型數顯錨桿（索）拉力計技術參數
型號 主要參數 | XH-10T | XH-20T | XH-30T | |
手動泵
| 工作壓力/MPa | 63 | 63 | 63 |
柱塞直徑/mm | 12 | 12 | 12 | |
質量/Kg | 5 | 5 | 5 | |
液壓頂 | 拉拔力/KN | 100 | 200 | 300 |
中心孔徑/mm | 27 | 34 | 45 | |
活塞行程/mm | 60 | 80 | 80 | |
質量/Kg | 4 | 9 | 11 | |
壓力表 | 量程/KN | 0~100 | 0～200 | 0～300 |
電源/V | 9V堿性電池一節 | |||

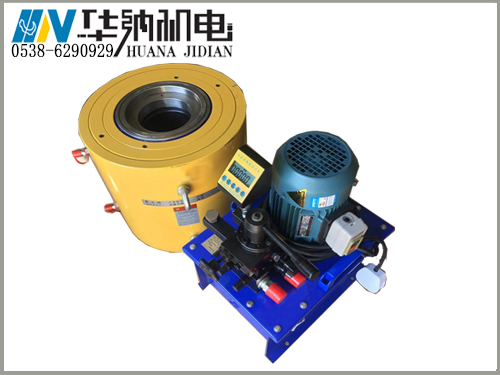

XH-50T型、XH-100T型型數顯錨桿（索）拉力計技術參數
型 號 主要參數 | XH-50T | XH-100T | ||
電 動 泵
| 工作壓力/MPa | 高壓 | 63 | 63 |
低壓 | 2可調 | 2可調 | ||
流量/ml/次 | 高壓 | 2.3 | 2.3 | |
低壓 | 14.5 | 14.5 | ||
貯油量/L | 20 | 20 | ||
質量/kg | 32 | 32 | ||
液壓缸 | 工作能力/kN | 500 | 1000 | |
拉力行程/mm | 120 | 150 | ||
中心孔徑/mm | 60 | 90 | ||
質量/kg | 48 | 30 | ||
數字壓力表 | 測量范圍/kN | 0～500 | 0～1000 | |
測量精度 | ±1.5% | |||
電源/V | 9V電池 | |||
質量/kg | 0.44 | |||
